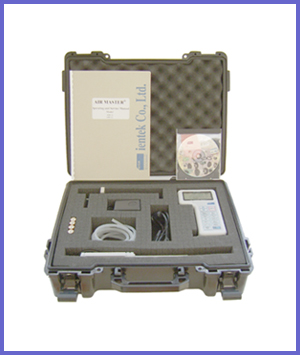

	Air Velocity Meter (Air Master^®) ( Model Number : AM 4300S )

Air Velocity Meter (Air Master<sup>®</sup>)

제품 소개

Air Master^®이 동시에 측정하는 ientek과 데이터는 다양한 센서로 하나의 probe를 사용
하고 있는 몇개의 환기 매개변수를 기록한다.
모델에 기초해서, 이 포켓용 기계들은 속도, 온도, 차압, 습도와 이산화탄소 밀도를 측정
한다.
모든 버전은 체적유량을 계산한다.
모델 4386 또한 노점, 습구 온도와 열류 계산을 실행한다.

제품 적용

  • HVAC (난방, 통기, 공기조절) 덕트(관)에 측정
  • 굴뚝 위의 바람의 양과 또는 바람의 속도
  • 풍동 연구
  • 연기 굴뚝 덮개의 바람의 속도에 대하여 테스트. (표면)
  • 여과기의 바람의 속도에 대하여 측정. (표면)
  • 방 환경 내부에 따라 측정.
  • 열온도 연구에 편하게 하다.
  • 무균실 점검외..

제품 특징

  • 0에서 50 m/s(10,000 ft/min)의 속도 범위
  • 유량 특징은 체적유량의 단순한 계산에게 사용자가 도관 형태와 크기, K 펙터를
     입력하는 때 또는 뿔 크기를 만들어 준다.
  • 속도 측정은 열식 센서 또는 피토(Pitot) 튜브에서 만들어 진다.
  • 실제와 표준속도 읽기 사이의 자동 전환.
  • 어떤 정신 측정의 차트도 필요로 하지 않았던 노점과 습구 온도의 직접적인 계산.
    (모델 4386, 4387)
  • 열류 기능은 가열 또는 냉각 요소 이후 전달되는 열을 계산한다.
    (모델 4386, 4387)
  • 변동하는 것을 측정하는 것은 흐르는 안정된 디지털 표시.
  • 백라이트 표시는 어두운 조명 조건에서 읽기 쉽다.
  • 115 cm 에칭으로 그리게 되었던 길이 기호와 함깨 Probe에 끼워넣는 것은 도관을 더
     쉬운 측정을 가로 지르게 한다.
  • 이용할 수 있는 선택사양의 절곡형 Probe
  • 선택사양의 휴대용 프린터는 당신의 측정의 하드 카피 참고 문서의 이용을 제공한다.
  • 이산화탄소(CO₂) 밀도를 측정할 수 있다. (모델 4387)

제품 사양

열식 센서의 속도 (전체 모델)
   측정 원리 : 열식 질량유량 센서
   측정 범위 : 0.1 ~ 100 m/s
   정확도 ^{1 & 2} : 읽기의 ±2% 또는 ±0.05 m/s
   응답시간 : < 2S (속도와 dT에 따라)
   시작 시간 : < 1분 (설치에 따라)
   온도 범위 : -30 ~ +100°C 짧은 기간에 150°C
   허용 습도 : 0-95% RH (응축액이 아닌)
   회로기판 재료 : 세라믹(ceramic) 0.15 mm
   센서 치수 : 7 X 2.4 X 0.15 mm
피토(Pitot) 튜브의 속도 (모델 4385, 4386, 4387)
   범위 ³ : 1.27 에서 78.7 m/s (250 에서 15,500 ft/min)
   정확도 ⁴ : ±1.5%로 10.16 m/s (2,000 ft/min)
   분해능 : 0.01 m/s (1 ft/min)
체적 유량계 (전체 모델)
   범위 : 실제 범위는 최대 속도, 압력, 관 크기와 K 펙터의 기능이다.
덕트(관) 크기 (전체 모델)
   범위 : 0.1 cm의 증가마다 1에서 635 cm
            (0.1 in.의 증가마다 1에서 250 in.)
정적인 (고정된)/차압
(모델 4385(A)와 4386(A) 4387(A))
  • 정확하게 위치하고 둥근 금속판이 없는 고정 압력 구멍.
  • 반구형의 tip 디자인은 불완전하게 정렬되지만 않는다면, 정확성에 대해서는 최고이며,
    손상도 거의 없다.
  • 장기간에 걸친 스테인레스(강철) 구조.
  • ASME 디자인은 AMCA와 ASHRAE 규정을 만족시킨다.
  • 5/16" 모델은 1500°F 까지 평가되었다.
  • 안내 tip을 이끄는 확장된 고정 연결은 기류 방향의 15°를 추천했다.
    범위 ⁵ : -9.3에서 +28.0 mmHg, 또는 -1245에서 +3735 Pa
                (-5에서 +15 in. H₂O)
    정확도 ⁶ : 읽기의 ±1%, ±1 Pa 혹은 ±0.01 mmHg
                   (±0.005 in. H₂O)
                   ±0.03%/°C (±0.02%/°F)
    분해능 : 1 Pa, 0.01 mmHg (0.001 in. H₂O)
온도 & 습도 (전체 모델)
   특허를 얻게 되었던 마이크로 기계가공(CMOSens^® 기술)이 있는 산업 CMOS 공정의
   적용은 가장 높은 신뢰와 우수한 장기 안정성을 확실하게 한다.
   장치는 상대습도와 bandgap 온도센서를 위해 요소를 감지하고 있는 용량성의 중합물을
   포함한다.
   조작상 벗어남 : -30 ~ 100°C (-22에서 212°F)
   조작상(전자공학) : +5 ~ 45°C (41에서 113°F)
   저장 : -20 ~ +60°C (-4에서 140°F)
습구 온도
   범위 : -15에서 +50°C (40에서 140°F)
   분해능 : 0.1°C (0.1°F)
노점 온도
   범위 : +5에서 +60°C (5에서 122°F)
   분해능 : 0.1°C (0.1°F)
열류 (모델 4386, 4387)
   범위 : 유량, 온도, 습도와 기압계 압력의 기능
   이용할 수 있는 측정 : 현저한 열류, 보이지 않는 열류, 총 열류와 민감 계수
   정확한 단위 : BTU/h, KW
시간 상수
   간격 : 1초, 2초, 5초, 10초, 15초, 20초
외부 계기 치수 (전체 모델)
   크기 치수 : 10.7cm x 18.3cm x 3.8 cm
                    (4.2 in. x 7.2 in. x 1.5 in.)
계기 Probe 치수 (전체 모델)
   Probe 길이 : 115cm (45.275 in.)
   Probe 지름의 Tip(첨단) : 7.01mm (0.276 in.)
   Probe 지름의 Base(하부) : 25mm (0.984 in.)
Probe 손잡이 치수
   절곡형 접합부분 길이 : 12.5cm (4.9 in.)
   손잡이의 지름 : 25mm (0.98 in.)
계기 무게 (전체 모델)
   무게 (배터리 포함) : 0.54kg (1.2 lbs)
전원 필요조건 (전체 모델)
   4개의 AA 크기 배터리(포함) 또는 AC 어댑터(선택) 7.2 VDC, 300 mA, 4-18 와트
   (입력 전압과 주파수)
